[Help] Mod rgb sur pc engine couleur qui deraille

[hyuga78 3]

Hello, j'ai voulu faire un mod RGB sur une pc engine (le modèle blanc) j'avais un câble peritel sodipeng dans mon bordel qui trainer, du coup j'ai voulu faire la méthode sodipeng avec différentes infos que j'ai trouver sur le net.



je me suis baser sur ce schéma:





Pour le coter din8 je me suis inspirer de ceci:

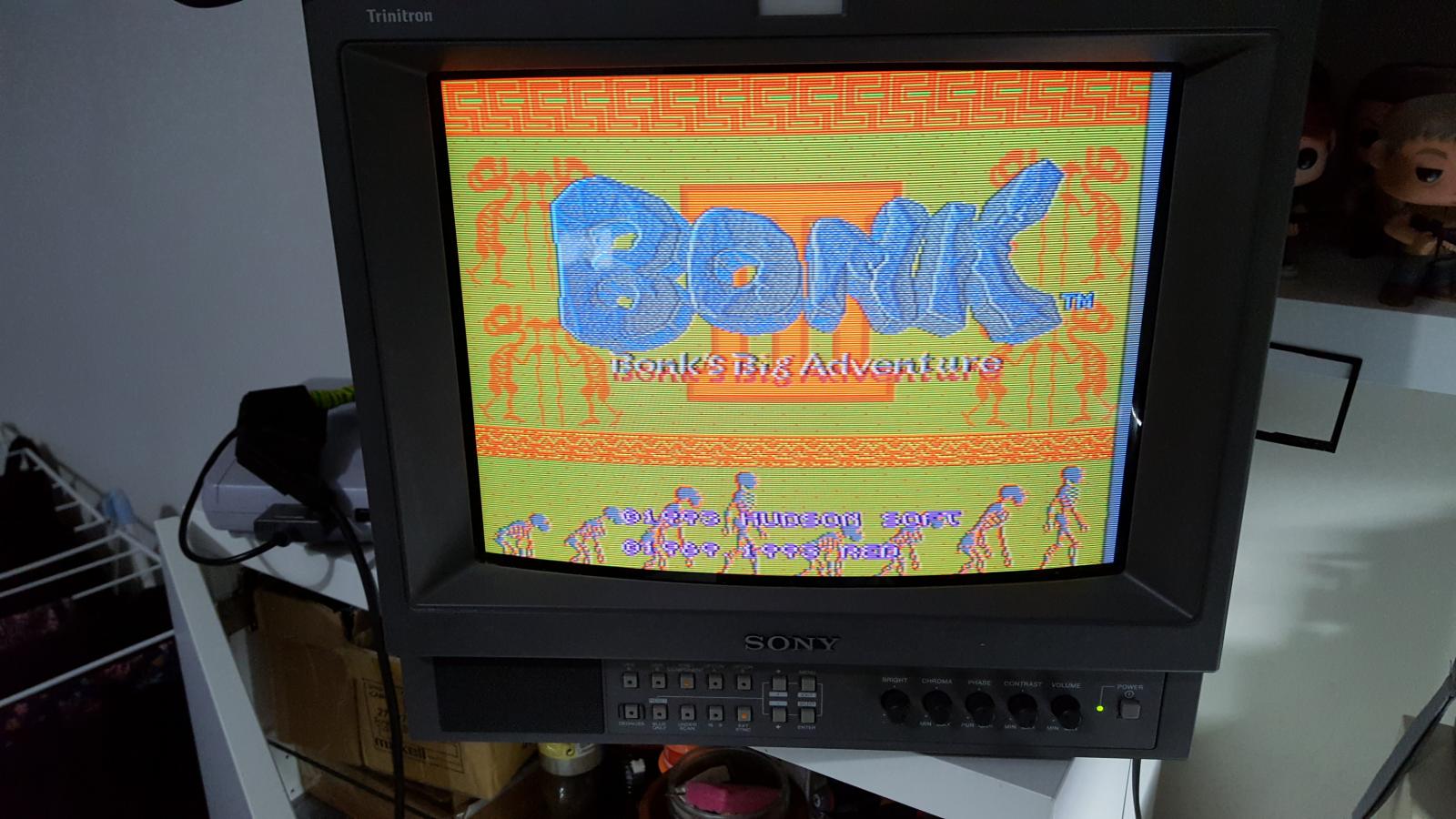

Et voila le résultat:





On voit bien qu'il y a du rouge du bleu et du vert mais ce n'est pas le bon resultat.



Alors j'ai essayé d'inverser les fil RGB dans tous les ordre possible mais je n'arrive pas a avoir une image correct.



L'erreur pourrais venir du câble? je n'est pas modifier ni ouvert le boitier pressent dessus.



Voila une photo de mon câbles sodipeng:





Quelqu'un aurais une petite idée d’où ce soucis pourrais venir?



Merci par avance :D

[eikacy 5]

Vends moi ta tv :D

[hyuga78 3]

Haha, je la garde celle la :D d’ailleurs c'est la pce que tu m'avais filer que je suis en train de modder, je l'avais laisser trainer un petit moment, hier en faisant le trie de mon câblages j'ai trouver le sodipeng je me suis dit bingo pour la modif :p

[eikacy 5]

Meme contre une duo tu  la garde ta tv ? :D

[hyuga78 3]

Oui je garde mon pvm :) mais sinon tu la vends ta duo?

[eikacy 5]

Yep j'en ai une en boite qui prend la poussière... Je joue pas aux version CD

[hyuga78 3]

Je te mp du coup :p mais si quelqu'un a une idée ou une piste pour le mod rgb je suis preneur :D

[SkUnK 49]

Si ça peut t'aider, il y a des schémas du boitier ici http://burogu.makotoworkshop.org/index.php?post/2009/04/24/PC-Engine



T'as essayé sur autre chose qu'un PVM car me semble que c'est capricieux avec le csync ces ptites bêtes la.

[hyuga78 3]

Je vais tester en rentrant du boulot sur un autre écran. Merci pour le lien je te tiens au jus ;)

[hyuga78 3]

Bon j'ai des améliorations, c’était un soucis de masse. La broche de la prise din ne communiquer pas avec l'arceau en métal du câble péritel. Du coup j'ai du composite avec les bonnes couleurs. Je vais modifier de ce pas le boitier péritel pour avoir le tous en rgb :D



Merci ;)

[Redfield1 97]

Il est vrai que ces câbles Sodipeng ont 25 ans. J'en avais récupéré un comme HS et il s'avérait que c'était une des pinoches de la peritel qui s'était enfoncée. Je l'ai remise en place et c'est reparti.



Note pour Hyuga78: ces câbles sont devenu rares et recherchés, prends en soin et à l'occaz', revend le moi. :-P
