MOD Ags-101 sur 001 Game Boy SP

[ltrmars 13]

Salut,

Je me suis commandé une nouvelle coque pour ma SP.

J'ai voulu remplacé en même temps mon écran par un ags-101 mais je m aperçois que l écran ne s allume pas.

J'ai regardé sur le net ,ça parle de rajouter un régulateur de tension et une résistance sur BT-.

Est-ce que quelqu'un à déjà réalisé ce mod.



Merci

[SkUnK 49]

J'avais acheté le kit mais jamais monté. Je regarde si je retrouves, mais de mémoire boutique maya games sur ali.

A+

[ltrmars 13]

€ 3,68 | HISPEEDIDO pour GBA SP convertir carte mère normale 001 Frontlight en carte Bakclit AGS-101 modifier Circuit régulateur de tension
https://s.click.aliexpress.com/e/3dtdTpT6



Ça ressemble à ça ?

[SkUnK 49]

Il y a 7 heures, ltrmars a dit :

€ 3,68 | HISPEEDIDO pour GBA SP convertir carte mère normale 001 Frontlight en carte Bakclit AGS-101 modifier Circuit régulateur de tension
https://s.click.aliexpress.com/e/3dtdTpT6



Ça ressemble à ça ?

C'est bien ça.

[ltrmars 13]

J'ai vu également celui-là



https://www.retromodding.com/collections/gameboy-advance-sp/products/game-boy-advance-ags-101-voltage-regulator

[ltrmars 13]

J'ai reçu le kit mais sans notice s est un peu compliqué surtout qu'il donne une bobine de fils de cuivre avec

[SkUnK 49]

Toujours pas test de mon côté.

mais j'avais choppé un schéma de montage, je le post quand je le retrouve.

[ltrmars 13]

Ok merci car je ne vois pas du tout à quoi sert leur fil de cuivre en plus il doit faire facilement 20 m.

[ichigobankai 198]

20m ???
C'est pour te pendre si tu foire le mod
Blague à chier à part, le retour de votre mod m'intéresse !

[ltrmars 13]

Salut,

Bon j'essai de faire le mod est bien tombé , je ne tombe pas sur la même carte mère du coup je ne sais pas ou je dois couper cette fichu piste sniff.

[SkUnK 49]

j'avais zappé, tiens regarde ici. Il indique "on C/AGS-CPU-01 trace goes under display connector."

Quelle ref à ta cm ?



Edit: Une autre méthode.



[ltrmars 13]

AGS-CPU-1

[ltrmars 13]

Bon possèdant une AGS-CPU-1 la piste se trouve sous lae connecteur d'écran , je vais lever la patte est souder comme ça , on verra si ça crame.

[ltrmars 13]

Enfin réussi le mod.

Un conseil faut éviter la carte mère en 10.

[yolt1 126]

Cool! Félicitations

Tas pas quelques petites photos? Histoire de voir le projet fini...

[ltrmars 13]

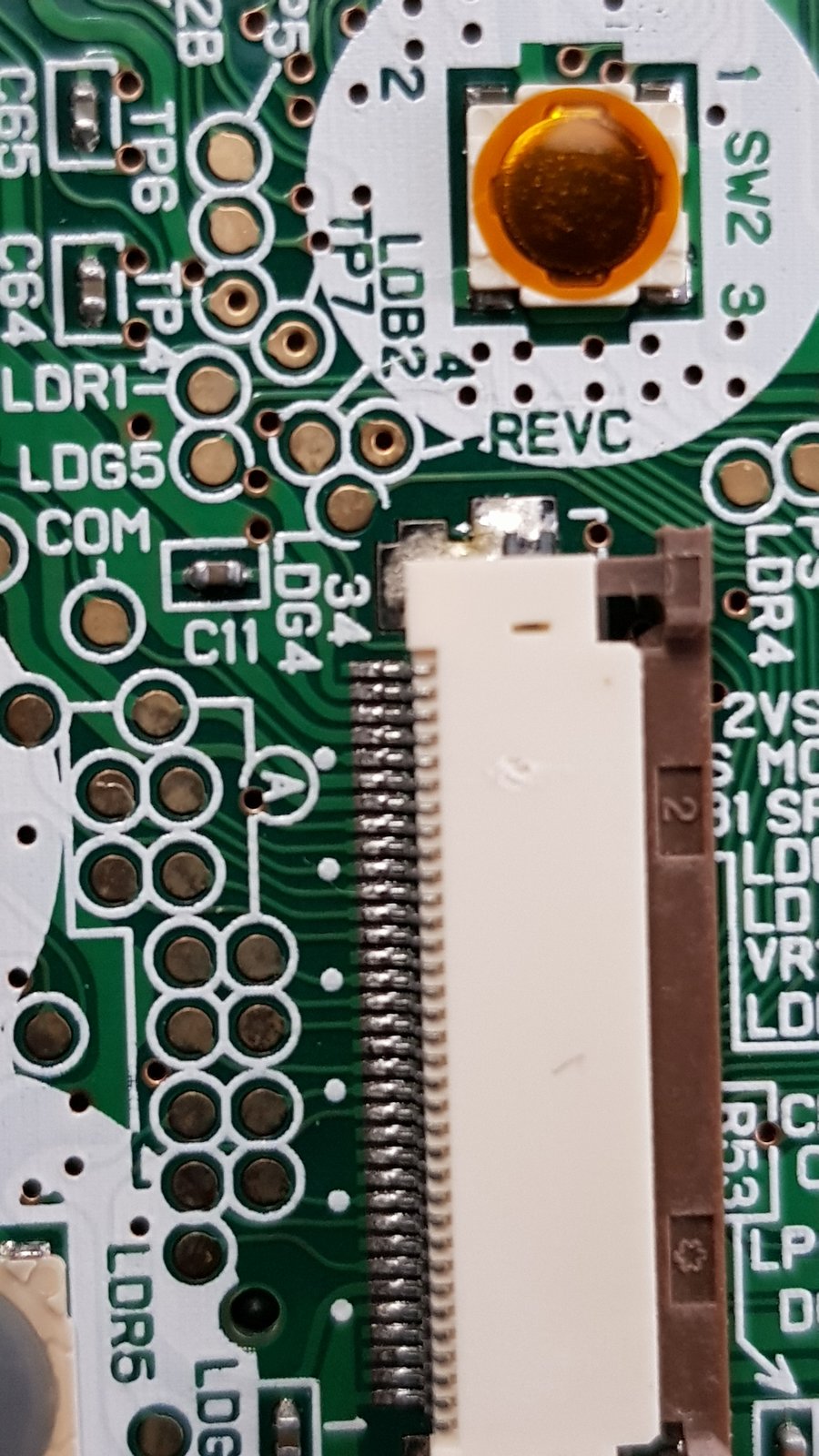

Je peux mettre des photos de la console mais pas du pcb comme j ai dû souder un fil directement sur la nappe lcd à cause de la référence de la carte mère.
