[Bios] - Monter un dual Bios sur votre Dreamcast


Voici la solution pour Installer Dreamshell en Stand Alone et ainsi ne plus utiliser le lecteur GD-Rom lorsque vous souhaitez jouer a vos jeux sur SD .



-= Matériel Requis : =-

- Une Mémoire Flash de type MX29LV160 / SOP44
- Un interrupteur 3 broches ( 3 Poles 2 Positions autrement dit un interrupteur inverseur )
- Deux résistances 10 KOhms
- Du fils éléctrique ( préférer du Kynar 30 AWG )
- ISO DreamShell 4.0.0 Beta 4 by SWAT


Image IPB



-= Etape 1 : Démontage de la console : =-

- Cette étape ne sera pas décrit dans ce tutorial mais voici ou quelque photos de ce que vous devriez avoir :


Image IPB


- Il va falloir atteindre la carte mère de la console pour notre modification, ôter le port manette, le bloc optique et l'alimentation.- Une fois ceci fais il restera à retirer la plaque métallique.

Image IPB


-La modification s'effectue dans cette Zone :

Image IPBImage IPB



-= Etape 2 : Pose de la Mémoire : =-

- Pour commencer, il faut savoir ce que l'on doit faire . Le seul but n'est pas de poser bétement la memoire sur l'ancienne. Il faut relever les Pins 1 , 12 , 44 . Avant tous , voici ce que l'on doit faire :


Image IPB


- Pour ce faire, il faut commencer par lever la PIN 12 de la maskrom sans cela le montage ne fonctionnera pas !!!

Image IPB


- Maintenant il faut préparer la mémoire en levant les PIN 1 , 12 , 44 . Puis la poser sur la maskrom et commencer a souder toutes les pins ( sauf les pins 12 il ne faut pas les relier ensemble ainsi que les Pins 1 et 44 !! ).

Image IPBImage IPB

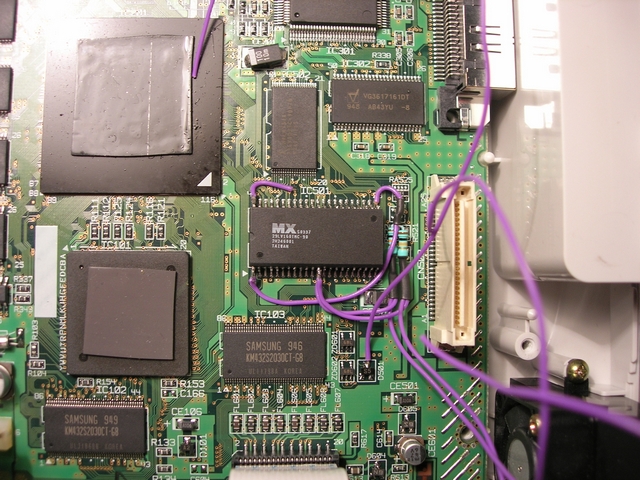

- Il ne reste plus qu'à mettre en place les deux résistances ainsi que l'interrupteur.(Sur cette image, l'interupteur n'a pas encore été câblé)

Image IPB


- Une fois cette opération terminé, il vous faudra flasher l'eeprom MX29LV160 afin d'y mettre le bios hacké de Link83 ( permettant d'avoir une console REGION FREE ).

-= Installation du BIOS Region Free : =-

- Cette étape n'est pas obligatoire, elle permet juste de rendre la console region Free . si vous souhaité installe Dreamshell alors cela ne sert a rien de suivre cette étape.
- Graver l'image de dreamshell avec le logiciel "Alcohol 120%" (de préférence en vitesse d'écriture la plus lente "x4")
- Via l'interrupteur, choisissez de booté sur le bios d'origine et lancer le CD DreamShell 4.0.0 Beta 4. Une fois celui ci chargé, basculer l'interupteur pour vous retrouver sur l'eeprom MX29LV160, il ne reste plus qu'à la flasher.

- Pour ce faire, regarder la vidéo que j'ai faite plus bas.



- Comme vous l'aurez constaté, il est possible depuis l'interrupteur de choisir sont bios au démarrage de la console (celui d'origine ou celui hacké)

- Voila . Des Questions ?? Une Remarque ?? le forum est là .

- Merci a Kogami pour ce tuto !!!!!
