eikacy 5 Report post Posted February 13, 2017( 02/13/2017 08:55 PM) 90 Le plus dur est "fait" X death se charge de vérifier tout ça :P Concrètement il y a pour le moment deux versions : une Basic et une Deluxe La Basic : Se veut le moins cher possible tout en respectant le minimum pour être propre électriquement et versatile en terme de possibilités. Cependant un objectif de prix tout doux est l’âme même de cette version, donc on part sur des solutions simples qui ont fait leurs preuves, le détail est dans le schéma posté plus haut. La Deluxe : Pas de limite, le top du top en matière électrique ( on laisse tomber les bourns... ) , amplis rgb et diverses petites fonction sympas, par contre pas de miracle elle coutera plus chère que la basic :P Je tiens à préciser que le boulot viens de la version initiale de X death et Xca, moi j'ai fait que re-écrrire ça de manière plus propre et avec des composants plus commun ;) La version Deluxe sera du grand crue donc pas d’inquiétudes :P Si y a des remarques/suggestions hésitez pas ^^ Share this post Link to post Share on other sites
ichigobankai 198 Report post Posted February 16, 2017( 02/16/2017 02:55 PM) M'a l'air déjà sympa la version de base ;)(et amplement suffisante) PS. c'est quoi le 90 tout en haut du post ^^ Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 16, 2017( 02/16/2017 04:35 PM) Pour répondre a ceux qui me demandaient le pourcentage de progression :P Faut pas faire attention au shema y avais des erreurs dessus ( notamment l'atx ). Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 17, 2017( 02/17/2017 10:27 PM) Ca avance : Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 19, 2017( 02/19/2017 10:28 PM) Ayé, Encore les ultimes annotations sur le PCB et le proto sera prêt pour partir en Fab =D Share this post Link to post Share on other sites
Safur 2 Report post Posted February 20, 2017( 02/20/2017 01:35 PM) Bien joué! Petite question cependant : penses-tu que l'hyper neo geo 64 (qui se banche en jamma) sera compatible avec ce supergun? J'en avais testé un qui lui ne l'était pas alors que le MVS marchait impec. Share this post Link to post Share on other sites
Redfield1 97 Report post Posted February 20, 2017( 02/20/2017 02:04 PM) La deuxième révision de l'hyper64 est jamma, la première pas tout à fait. Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 20, 2017( 02/20/2017 03:00 PM) Faut me donner le pineout et je peut arranger ca =) Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 20, 2017( 02/20/2017 06:37 PM) Personne a rien vus mais.. Mon peigne jamma est dans le mauvais sens =) Bon news version demain le temps que je termine de démolir mon mur a coup de boule. Share this post Link to post Share on other sites
KrazyP 36 Report post Posted February 20, 2017( 02/20/2017 06:43 PM) J'dis rien... C'est pas comme si ça m'était pas aussi arrivé sur Game Boy... Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 20, 2017( 02/20/2017 09:38 PM) Ouais mais c'est tellement énorme comme erreur c'est à se jeter par la fenêtre quoi :D Du coup je vais rajouter quelques options dessus que je voulais mettre sur la "deluxe" ou que j'avais tout simplement oubliés : - Switch de sélection entre valeurs fixe pour le RGB ( 390ohms, relativement "standard" ) et valeur variable avec potar + résistance en // ( merci à ced pour l'astuce ) soit de 0 a 500 ohms. - Trous pour mettre des pieds sur le pcb ( un peu essentiel pour éviter qu'il soit dans le vide cramponné au jamma du pcb/slot ^^' ) - Terminal block à vis pour le son en + des rca ( ou headphone je sait pas encore...) - Virer les pin header + cavalier et mettre que des dip switch - Support du -5V sur l'atx pour les vieilles alims - Switch on/off pour le LM7 ( -5v ) - Voltmètre numérique pour le 5V Et si on m'aide un peu : - Support complet des Neo Geo 64 Share this post Link to post Share on other sites
Redfield1 97 Report post Posted February 21, 2017( 02/21/2017 06:09 AM) hng64.pdf Et quelques précisions la par exemple: http://www.neo-geo.com/forums/showthread.php?81572-Hyper-Neo-Geo-64-System-Board-Revision-1-Manual-info Share this post Link to post Share on other sites
KrazyP 36 Report post Posted February 21, 2017( 02/21/2017 06:16 AM) Au fait, t'as bien prévu le routage pour les boutons 5 et 6 ? Share this post Link to post Share on other sites
Redfield1 97 Report post Posted February 21, 2017( 02/21/2017 06:26 AM) J'ai édité au dessus. Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 21, 2017( 02/21/2017 07:29 AM) Merci pour le PDF Redfield ;) @Krazy : yep, avec le 6eme bouton couplé sur un switch pour le mettre sur gnd ou pas : Share this post Link to post Share on other sites
Safur 2 Report post Posted February 21, 2017( 02/21/2017 10:12 AM) Je regarde dans la journée ma notice de l'Hyper Neo Geo 64 pour voir quelle est la révision et si je peux avoir des infos supplémentaires que celles fournies par Redfield. Share this post Link to post Share on other sites
ichigobankai 198 Report post Posted February 21, 2017( 02/21/2017 10:25 AM) la neogeo64, sans dec? c'est quoi cet engouement soudain pour ce système que tout le monde à oublier et dont personne n'a envie d'y jouer ?(y'a 15 ans les gars bradaient ca à 30€ en carton neuf et ca partait pas; faut dire que c'est un peu naze & moche quand même comme system...) Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 21, 2017( 02/21/2017 10:30 AM) Bah c'est rare donc c'est génial :D La cote explose en ce moment... On est passé d'une cote importante pour des jeux ou systèmes désirées de par leurs qualités/intérêts réel, à ca :D Welcome dans la spéculations digne d'un marcher de l'art ^^ Share this post Link to post Share on other sites
Redfield1 97 Report post Posted February 21, 2017( 02/21/2017 10:50 AM) Je ne savais pas non plus que HNG64 avait le vent en poupe ces derniers temps. Comme le signale Ichigo, il y a 15 ans ça ne valait rien et on m'avait donné ma première mobo contre les frais de port lorsque j'avais acheté un full kit neuf de Wild Ambition. Par contre, remis dans le contexte de l'époque, je ne trouvais pas ça moche du tout. Share this post Link to post Share on other sites
ichigobankai 198 Report post Posted February 21, 2017( 02/21/2017 11:00 AM) Perso même à l'époque je trouvais ca déjà bien vilain...SNK devait avoir au moins 5 ans de retard sur ses concurrents (en 3D) Quand en pense à ce gâchis de talent artistique et cette maitrise du pixel qu'ils avaient >< Share this post Link to post Share on other sites
ichigobankai 198 Report post Posted February 21, 2017( 02/21/2017 11:07 AM) Sinon ne t'inquiete pas Eikacy pour le connecteur à l'envers, j'ai déjà eu a refaire des routages complets à cause d'un composant pas du bon coté. C'est aussi comme ca qu'on apprend ;) Share this post Link to post Share on other sites
Safur 2 Report post Posted February 21, 2017( 02/21/2017 11:27 AM) Ça fait 2 ans que je l'ai. Neuf en carton j'ai acheté ça 100€ avec un jeu. Je viens de regarder maintenant et ça commence à bien monter!! Certes ce n'est pas super beau mais quelques jeux sont intéressants et assez sympas à jouer! C'est sur que SNK maitrisait superbement la 2D mais plus personne n'en voulait! C'était de la 3D sinon rien! Pour les 5 ans de retard Ichigo tu exagères un peu sachant que le système est sorti en 1997 il me semble. Et au départ le système n'est pas exploité au maximum. Il faut voir les 1er jeu Neo Geo et les derniers. Il y a eu de belles améliorations! Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 21, 2017( 02/21/2017 11:46 AM) Enfaîte si vous voyez des trucs a ajouter ou modifier sur le SG hésitez aps hein :D Là je fait un peu comme ca vient ^^ Share this post Link to post Share on other sites
ichigobankai 198 Report post Posted February 21, 2017( 02/21/2017 11:48 AM) Je le trouve bien complet en l'état ton SG ;) @Safur; ouais t'as raison au moins 4 ans de retard lol. la Neo64 est bien sortie en 97, la ps1 est sorti en 94 et la 3d en arcade c'était encore "avant". Ca reste un système inutile qui vaut rien :/ Mieux vaut investir dans des jeux 2D type ceux d'Irem, Toaplan ou Cave. Enfin fallait faire ca y'a 10 ans, maintenant faut craquer un PEL... Share this post Link to post Share on other sites
eikacy 5 Report post Posted February 21, 2017( 02/21/2017 05:01 PM) Nickel merci, j'ai maj ma shematic et j'attaquerais un peu plus tard, là j'ai fait trois semaines à fond je manque un peu de courage ^^ Share this post Link to post Share on other sites

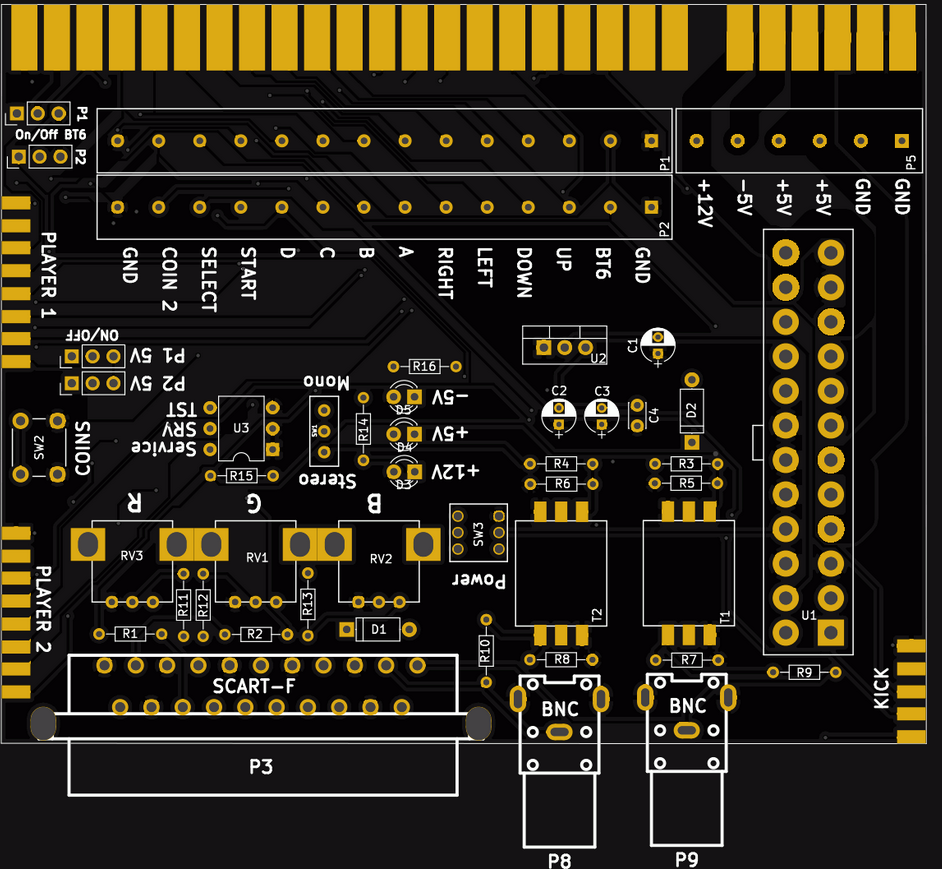

X-death 46 Report post Posted April 30, 2017( 04/30/2017 10:58 AM) Bonjour, Voici une preview avec les dernières corrections : Dernière relecture et ensuite ça sera l'envoi en fabrication Share this post Link to post Share on other sites
KrazyP 36 Report post Posted April 30, 2017( 04/30/2017 11:37 AM) Cool ça je réfléchissais justement à me faire un panel en plus de mon bartop que je puisse trimballer plus facilement. Je vois qu'il n'y a pas de trous pour les pieds, c'est un oubli ? Share this post Link to post Share on other sites
X-death 46 Report post Posted April 30, 2017( 04/30/2017 01:08 PM) Oui et non car la c'est déjà bien compact ^^ ça risque d'être chaud pour caser 4 trou pour des vis M3. C'est vraiment nécessaire ? Share this post Link to post Share on other sites
KrazyP 36 Report post Posted April 30, 2017( 04/30/2017 03:02 PM) Bah sinon, ca va être compliqué à installer proprement, surtout avec les connexions / déconnexions de la scart et du jamma Share this post Link to post Share on other sites
eikacy 5 Report post Posted April 30, 2017( 04/30/2017 03:07 PM) J'ai un peu tassé c'est vrai x) Share this post Link to post Share on other sites
ichigobankai 198 Report post Posted April 30, 2017( 04/30/2017 03:15 PM) les pieds c'est ± obligatoire pour installer ca dans une borne, bartop etc. Share this post Link to post Share on other sites
KrazyP 36 Report post Posted April 30, 2017( 04/30/2017 05:51 PM) J'ai un stock de scart de chez RS pour ceux qui voudront Share this post Link to post Share on other sites
Safur 2 Report post Posted May 1, 2017( 05/01/2017 07:56 AM) Joli boulot! Share this post Link to post Share on other sites

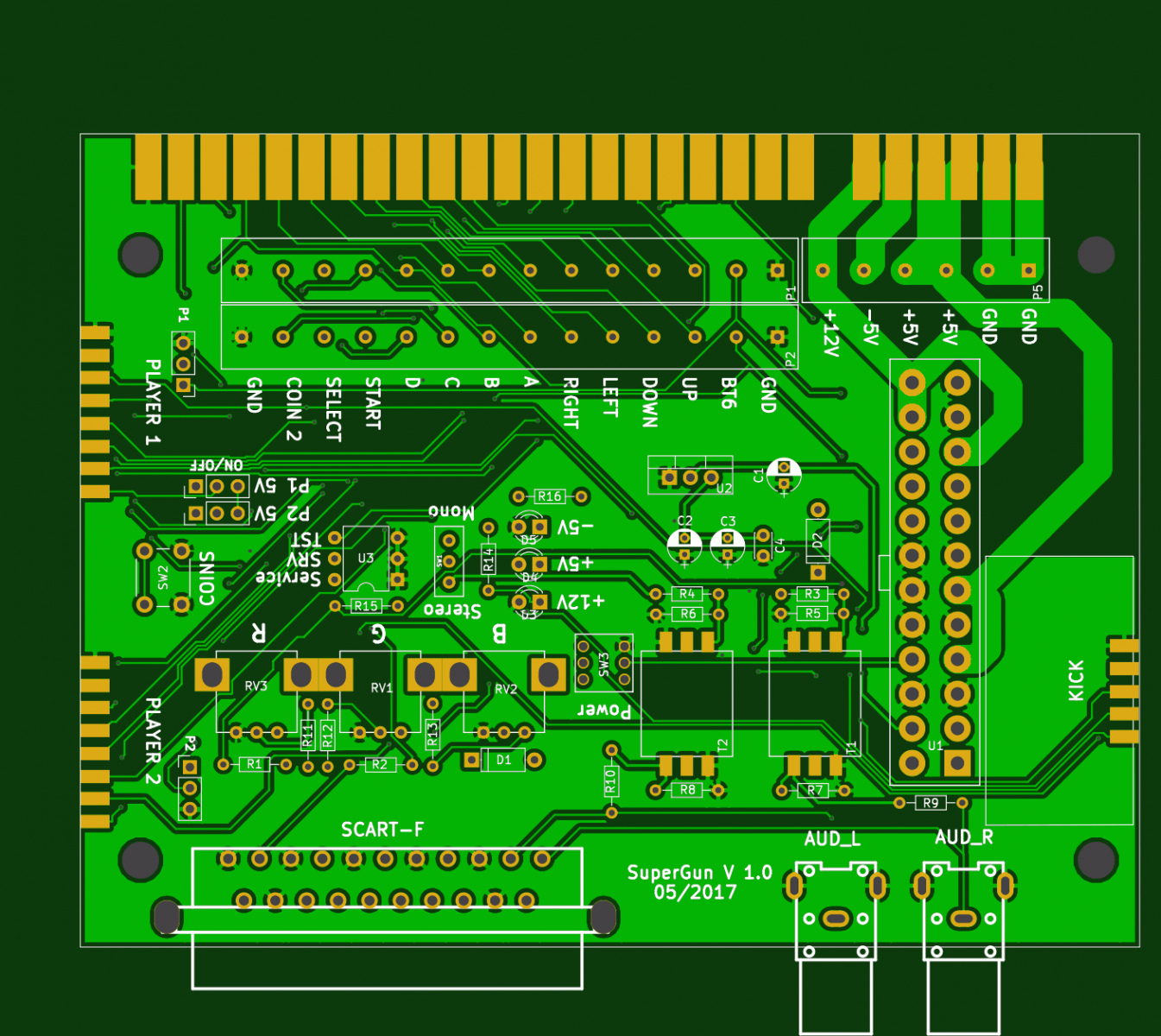

X-death 46 Report post Posted May 14, 2017( 05/14/2017 10:09 AM) Voila la nouvelle version avec quelques corrections dont les trous de montage. Share this post Link to post Share on other sites
KrazyP 36 Report post Posted May 14, 2017( 05/14/2017 10:16 AM) Et les trous pour les pieds ! J'attends avec impatience la release ! Share this post Link to post Share on other sites
