Mod composite nes sur peritel d'origine.

[hyuga78 3]

Bonjour, hier en installant un kit rgb etim sur une nes, une idée mes venu pour faire un mod composite sur nes en utilisant la péritel d'origine mais seulement en coupant deux piste et relier les trois points.



Voila les détails:


Remplacer la résistance numéro 510 par une résistance de 47 ohm/



Bleu: Les 2 pistes a couper.

En rouge: Pour la vidéo, relier une résistance de 100 ohm entre ces deux points.

Jaune: relier un fil pour l'audio.

Noir: relier pour avoir une image net.



[Redfield1 97]

Sympa; de mémoire ce modd n'était pas présent sur le forum.

[Calliope 0]

Merci Hyuga je vais faire ça de ce pas !

[SkUnK 49]

Sympa; de mémoire ce modd n'était pas présent sur le forum.

Si mais un peu plus compliqué car j'avais virer quelques composants pour désactiver l'ic générant le faux rgb en s'inspirant d'un tuto de io. Jeje 57 l'avait aussi réalisé.

Si ça marche comme ça c'est tout bon car plus rapide. :)

[hyuga78 3]

en plus pas besoin de relier le trait noir car c’est déjà relier a la masse, du coup deux piste a couper et deux point a relier encore plus rapide :)

[Calliope 0]

Quand tu dis couper les pistes bleues, tu peux les montrer précisément? Le trait est sur trois pistes et également le bout d'etain entre une résistance et un pin. j'ai les glandes de me tromper ^^.

[hyuga78 3]

Les deux trait rouge y compris le bout d’étain.





Par contre pense a remplacer la résistance 510 par une résistance de 47 ohm.

[Calliope 0]

Merci ça tourne comme y faut :)

[hyuga78 3]

tu pourrais faire une photo d'un jeux en marche stp :)

[X-cAlibur 23]

Quand je vois la gueule de certaines de vos cartes mères, je me demande où le bordel a été stocké toutes ces années...

[hyuga78 3]

Quand je vois la gueule de certaines de vos cartes mères, je me demande où le bordel a été stocké toutes ces années...

C'est une photo pris sur le net, mais c'est vrai que des fois je tombe sur des truc affolant ;) je vais te mp X pour l’Atari :)

[Calliope 0]

ouai je fais les photos comparatives en rentrant du Stun.

[hyuga78 3]

Je vient de tester ma méthode car j'avais une nes a modifier, alors il faut rajouter un fil pour avoir une image vraiment net, comme avec la modif de base ou faut enlever plusieurs cms.



Maintenant ça marche au top :D



Voila les photo du montage final et le rendu:



Remplacer la résistance numéro 510 par une résistance de 47 ohm/

Bleu: Les 2 pistes a couper.

En rouge: Pour la vidéo, relier une résistance de 100 ohm entre ces deux points.

Jaune: relier un fil pour l'audio.

Noir: relier pour avoir une image net.



[Calliope 0]

Bon je voulais terminer le mod... Mais où est elle cette résistance 510??

[hyuga78 3]

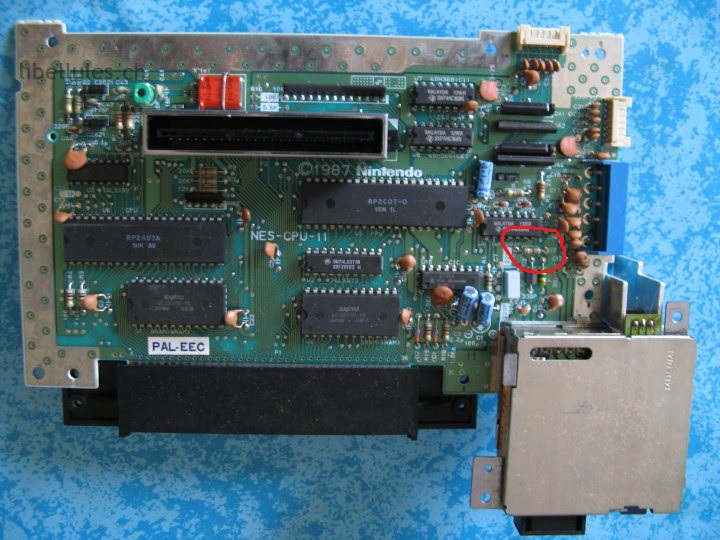

C'est celle si:





Je vais corriger le post pour rassembler tous sur le premier message :)

[SkUnK 49]

Bon je voulais terminer le mod... Mais où est elle cette résistance 510??

Pas loin du cic

[Calliope 0]

je pouvais chercher longtemps sur la carte vidéo ^^

[Calliope 0]

Ayait j'ai fini. Mes photos personelles sur le mod.



Bon j'ai grave la flemme de sortir ma nes vanilla pour comparer. Si la demande est écrasante je ferai un effort :D. Sinon je me demandais, en faisant cette manip on perd la commutation automatique. Ducoup est il possible de récupérer cette commutation avec ce mod?

[KrazyP 36]

Question : ce mod conserve correctement la commutation de la TV ?

[SkUnK 49]

Je ne sais plus car j'ai fait pas mal de modif dans mes scarts car ma tv commute en 16/9 si pas de +12v.

Du coup je vire la commutation auto (pin 8), je préfère mettre la tv sur av à l'allumage plutot que de switch 16/9 -> 4/3 à chaque changement de console ou de jeux.



Mais de mémoire oui sur une prise rgb par contre tu auras une image en noir et blanc sans modif supplémentaire (pin 16 à gnd) sinon ta tv attends du rgb . Je la branchais sur ma 2ème prise peritel (non rgb) mais avec le bandridge aucun soucis.



Je te reconfirme ça ce soir.



HS: D'ailleurs avec le bandridge, j'ai eu des trucs étrange niveau commutation: sans ma tv switchait correctement en 4/3 avec ma snes,64 et gc. Avec le bandridge il n'y a que la snes qui commutait en 4/3 correctement.

[KrazyP 36]

Ca c'est des problèmes de niveaux d'entrée qui ne sont pas tout ) fait les mêmes sur le bandridge et la TV. Si à l'occaz je fais le mod, je regarderai effectivement pour mettre la broche 16 de la péritel au GND.

[Calliope 0]

Comme j'avais dit ça communte plus une fois le mod fait.
