X-death

[PCB] Famicom AV Board ( Joyeux Noël )

Recommended Posts

Bonsoir,

Je ne suis plus très actif ces derniers temps mais je passe un coup partager un circuit AV pour Famicom.


Ce circuit est un clone de la Famicom AV Vamp qui permets de remplacer la carte alimentation + RF d'une Famicom par une carte alimentation + mod A/V

Mais vu le prix pratiqué par l'anglais pour 3 condos et 6 diodes j'ai pas trop de remords à cloner et partager.

Description :

-Remplace directement la carte d'alimentation + vidéo de la Famicom et réutilise les trous de coque et vis d'origine

-La partie alimentation est refaite avec des diodes vous pouvez donc utiliser n'importe quel transformateur 9V ( centre négatif ou positif ) d'au moins 1A.

même les merdes d'Aliexpress fonctionne.

-La partie vidéo est refaite avec une conversions RF vers AV , un connecteur jack vient en remplacement du connecteur antenne et permets de connecter votre Famicom JAP sur des TV moderne.

Un simple câble Jack audio 3.5 vers 2x RCA suffit.

Connecteur Rouge pour la vidéo et blanc pour l'audio ( ce type de câble )

-Aucun percage ou travaux de coque à faire c'est du remplacement 1:1

-Facile à souder : uniquement 4 soudures sur la carte mère + les deux soudures du connecteur de l'inter de démarrage

Fabrication et composants  :

Récupérer le fichier fab.zip et utilisez le comme référence pour les sites de fabrication ex : Elecrow / JLPCB

voici les caractéristiques à retenir :

Epaisseur : 1.6mm

couleur : selon votre choix.

Composants :

D1à D6 : Diodes 1N4001

C1 .33uf 100V 10% capacitor
C2 .33uf 100V 10% capacitor
C3 220µF 25V radial Condensateur électrolytique
C4 Condensateur Wurth Elektronik, 100μF, 16V c.c., série WCAP-ATG8
C6 220µF 25V radial Condensateur électrolytique
C7 .33uf 100V 10% capacitor

R1 : 69 ohm resistor
R2 : 68 ohm resistor

T2 : Transistor  2N3904 Transistor simple bipolaire (BJT), NPN, 40 V, 200 mA, 625 mW, TO-92, Traversant

IC1 : L7805ACV Fixed 35V 5V 2V @ 1A(typ) TO-220(TO-220-3) Dropout Regulators(LDO)
J1 : DC Power Jack 5.5 DIP
J2 : DC video Jack 3.5mm DIP  3.5MM, prise femelle PJ-321

Montage :

1) Souder les composants sur la carte AV

2) Démonter la carte RF et dessoudant la nappe et les fils de l'inter

3) Poser la carte AV en lieu et place de la RF et revisser la

4) Ressouder les pattes de l'inter sur les points de soudure PWR

5. 1 ) Soit vous ressouder la nappe directement si vous ne l'avez pas abimer

5. 2 ) Soit vous câbler avec des fils VCC5 GND AUDIO et VIDEO

Les points sont notées sur la carte mère et audio peut se prendre directement sur le port cartouche pin 46.

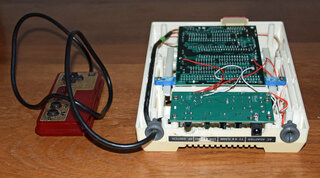

DSC_1361.thumb.JPG.1ba42b1aa345103cfbbef9223ae2611b.JPG   DSC_1364.thumb.JPG.163674c6c0f98e7b328c490590ee6a73.JPG

Photos :

DSC_1368.thumb.JPG.0bbdc4802ed12b5a9fba64b36348c95f.JPG   DSC_1369.thumb.JPG.c2741b2a1167620e1249047954c07769.JPG

DSC_1372.thumb.JPG.78da60296f1982b65fb03ee8cdc7afde.JPG   DSC_1373.thumb.JPG.eec34547f8e2089c54b714d5694f6513.JPG

DSC_1376.thumb.JPG.f7ca537a26f757f9ac376f13260706b0.JPG   DSC_1377.thumb.JPG.6234482679aaeaf72d00d4d1751911b1.JPG

Axe d'amélioration :

1 )En fonction de l'état de votre Famicom AV ( et des soudures du PPU) il peut persister des Jailbars.

Il faudra peut être modifier les valeurs des résistances R1 et R2 et du condensateur C4.

2)Voir pour modification du câblage du connecteur Jack pour compatibilitée avec câble RCA Jaune - Blanc - Rouge et relier le même signal audio sur les deux sorties R et L.

3)J'attends vos suggestions / retours pour ceux qui veulent tester.



Joyeux Noël à tous !

fab.zip





  • Like 1
  • Upvote 2

Share this post


Link to post
Share on other sites

Très bel initiave et très belle réalisation !

Je n'ai pas de Famicom (JAP)... donc dans l'immédiat ce n'est pas pour moi.

toutefois c'est le genre de truc que je ferai directmeent le jour où j'en ai une sous le coude ;-)
