Bonjour,



Voici un tuto pour mettre un frontlight sur la wonderswan color (et même la swancrystal).

J'ai utilisé le frontlight d'une GBA SP AGS-001 qui était en fin de vie...

>>> Ne pas utiliser de GBA SP AGS-101 car c'est une console avec un backlit <<<



Tutoriaux utilisés :

  • Démonter la GBA SP [anglais]  (Lien)
  • Démonter la GBA SP [japonais] (Lien 1) (Lien 2) (Lien 3)
  • Démonter la WSC [français] (Lien)

Matériels utilisés :

  • GBA SP AGS-001 fatiguée ( mais avec le frontlight de fonctionnel, c'est mieux :mrgreen:  )
  • WonderSwan Color
  • Tournevis Triwing (pour les vis GBA) (Lien Ebay en France)
  • Tournevis Torx T6 (pour la WSC) (Lien Ebay en France)
  • Tournevie plat (large de préférence)
  • Un fer à souder de faible puissance
  • Scotch d'électricien
  • Etain
  • Fil
  • Une résistance 47 à 82 Ohms (voire un petit peu plus)
  • Filtre anti-reflet (Sony DSC-HX50V ATFOLIX) (Lien Ebay Allemagne)
  • Des gants fins
  • Cutter ou Dremel

Le filtre AR est obligatoire. Celui que j'ai acheté est fourni en 3 exemplaires, avec le chiffon microfibres et d'autres accessoires. Attention, il existe 3 filtres différents de cette marque pour les SONY DSC-HX50V. Il faut bien choisir le filtre pour l'anti-reflet.



Pour éviter les poussières lors de la pose du frontlight et de l'écran, la salle de bain avec l'eau chaude ayant coulé pendant quelques minutes peut aider (vapeur power !)



J'ai utilisé des tutos japonais (ou pas) pour réaliser ce tutoriel d'où sont tirées certaines photos. A la base, je n'allais pas en faire...  :roll:



  • Démonter et récupérer le frontlight de la GBA SP

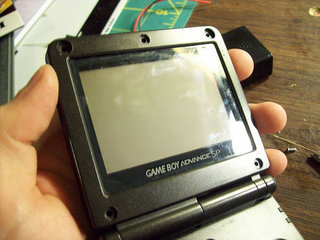

          Enlever les vis de l'écran avec le tournevis TRIWING












          Voici le l'écran LCD de la GBA SP (à gauche)




          Désouder la partie du frontlight (2 points de soudure)




          Prenez soin de cette partie !!!!




          Enlever la mousse




          Enlever le cadre




          Décoller la partie en verre avec le tournevis plat. Y aller petit à petit, et pas trop profondément  :mrgreen:







          Avec un tournevis (ou cutter), enlever la partie autocollante.

          Faites attention de ne pas toucher le frontlight en grattant.




          Il ne reste plus qu'à enlever la partie autocollante qui reste...




          Le plus à gauche, le moins à droite




          Faites attention à la LED, très fragile




          Et voici le frontlight démonté (Utiliser des gants pour le manipuler !!!!)




  • Démonter la WonderSwan Color et la préparer à recevoir le frontlight

          Démonter les 6 vis avec le tournevis Torx 6




          Déclipser les 2 parties de la console







         Carte-mère




         Avec un tournevis plat, pousser lentement les ergots en plastique, puis tirer tendrement la nappe  :mrgreen:




         Voici la carte mère et la face avant de la console (et son écran LCD)




         !!!! ATTENTION !!!! Prendre une spatule ou un tournevis plat pour décoller l'écran très doucement ! L'écran est très fragile !!!!!!







         Dans la partie haute, il faut enlever le plastique au cutter ou avec un dremel. Nettoyer ensuite tous les résidus.

         !!!! Protéger l'écran avec une feuille de papier !!!!




         Il faut également faire un trou dans le tube qui reçoit une vis. C'est pour la led du frontlight.

         Note : j'ai fait ça comme un gros porc...




  • Mettre en place le filtre sur l'écran de la WonderSwan Color

          Faudra regarder le mode d'emploi du filtre (assez complet et en français)

          Voici une photo du filtre posé




  • Installer le frontlight sur la WonderSwan Color

          Placer le frontlight de cette manière (il ne faut aucune poussière)

          !!!! Vive les gants et le chiffon microfibres !!!!




          Placer l'écran de la WSC au-dessus du frontlight (même photo qu'avant, c'est normal car j'ai pas pris de photo  :mrgreen: )




          Replacer la carte mère puis :

          - Mettre un bout de scotch d'électricien sur la puce qui est en dessous de la nappe du frontlight

          - Souder un fil sur les 2 pattes de la nappe du fronlight (easy easy  :mrgreen: )

          - Pour le fil positif, sur son autre extremité, souder la résistance puis un autre fil qui sera soudé à V6. Protéger la résistance et ses 2 extrémités avec du scotch d'électricien.




          Relier le fil négatif à cet endroit




          Relier le fil positif à cet endroit (V6)




          Protéger la nappe du frontlight par du scotch d'électricien.

          Remettre en place la nappe de l'écran de la WonderSwan Color



          La résistance peut se ranger à cet endroit




          Vous pouvez remonter la console en faisant attention que les fils n'obstruent pas les trous des vis.



          Vous avez maintenant une WSC avec frontlight ! Cool, non ?




----------------------------------------------------------------------------------------------------------------------------------



Tests d'autonomie



Pile : Sanyo Eneloop 1900 mAh (pile rechargeable)

Jeu : One Piece - Grand Battle Swan Colloseum (jeu en couleur) tournant en boucle

Durée : 8h30 non stop



Pile : Varta MAX Tech

Jeux : One Piece - Grand Battle Swan Colloseum (jeu en couleur) tournant en boucle + Makaimura (1H de jeu)

Durée : 07h30



Pile : Sanyo Eneloop 1900 mAh (pile rechargeable)

Jeu : divers jeux

Durée : 7h45

  • Upvote 1

Share this post


Link to post
Share on other sites

Beau tuto,



je ne connais pas bien cette console, mais je pense que beaucoup seront interréssé,



car jouer sur une console portable sans (rétro)éclairage intégré, c'est quand mêle la misère.

Share this post


Link to post
Share on other sites

Je ne pense pas que cela va intéressé beaucoup de monde, mais au moins, il y aura un tuto en français.

Je sais bien qu'il manque quelques détails, mais cela devrait le faire.

Je peux enfin jouer à Makaimura dans mon lit... Qu'est-ce qu'il peut m'énerver ce jeu !!! :mrgreen:



Il me reste plus qu'à tester l'autonomie avec ce frontlight

Share this post


Link to post
Share on other sites

super, je ferais une petite news.

Par contre tu pourrais mettre les photos sur UC ?

via "Utiliser l'éditeur complet" tu pourras uploader toutes les photos en 1 fois sur le FTP.

(histoire qu'elles ne disparaissent pas du jour au lendemain...)

Share this post


Link to post
Share on other sites

Joli, il faut que je teste l'antireflet sur ma GBC, c'est peut être la soluce manquante ! :)

L'afterburner c’était pas génial non plus(grosse conso de courant) :/

Sinon pour completer, il existe un frontlight similaire sur la DS premiere Gen normalement ;)

Share this post


Link to post
Share on other sites

Les premières DS Tank ont bien un frontlight pour le bottom, mais sur un faible nombre de modèle. Il est quasi impossible de le savoir avant démonter. Je n'ai jamais vérifier l'info moi même, mais il y a eu débat sur différent forums.

Sans n'avoir pu tester, il est "dit" que celui ci a un meilleur résultat.

Share this post


Link to post
Share on other sites

J'ai fait un 1er test d'autonomie.



Pile : Sanyo Eneloop 1900 mAh (pile rechargeable)

Jeu : One Piece - Grand Battle Swan Colloseum (jeu en couleur)

Durée : 8h30 non stop



Pour info, c'est l'intro qui tournait en boucle avec pas mal d'animations etc...

Je referai un test avec un autre jeu.

Share this post


Link to post
Share on other sites

Merci beaucoup pour ton partage.

Ton tuto est très bien fait et le resultat semble a la hauteur.

Je vais surement me lancer même si certaines parties de demontage ont l air bien tendu.

Share this post


Link to post
Share on other sites

Pour décoller l'écran, la spatule (en plastique) peut être un bon outil.
