Nintendo DS vers GBA lite / GBA macro

[ichigobankai 198]

Voila donc un mod sur la base d'une DS lite pour la transformer en GBA.







Rien de bien sorcier,

une fois démontée il faudra "juste" mettre une résistance en 2 points pour faire croire à la console que le 2ème écran est tjs là (sinon la console ne démarrera pas).

Il faut aussi laisser le petit bloc wifi sous la console (car ce n'est pas indiqué dans le tuto en lien en bas)



Ensuite, c'est syntofer & poncage...

perso j'ai attaqué au 180 puis au 500 (à l'eau dans les 2 cas)

c'est clairement la partie longue, enfin si vous voulez boucher la console comme je l'ai fait.



J'ai condamné le port DS, le stylet, 2 boutons (X et Y), viré la protection de l'écran tactile qui était rayée / remplacer par celle de l'écran supérieur qui était, lui, parfait.

Evidemment avantde défoncer la DS, j'ai vérifié que c'était en auto-boot sur l'écran du bas...



Toutes les infos on été piochées sur ce site :

http://anthonythomas.io/tag/gba-macro/?pow=datea



le seul schéma réellement "utile" étant celui là ;)

PS. la masse y'en a partout...donc ne pas se focaliser sur le point indiqué.



Pour terminer, 3 points un peu dommage :

- les jeux GBA ne sont pas "full screen"

- le son est assez "faible"

- pas de GB/GBC (je préfère préciser au cas où pour éviter les décus qui ne seraient pas au courant...)

[Invité baby]

merci ichi ;) tu es top !

[reno51 4]

Génial !  :mrgreen:

[KrazyP 36]

Des pieces imprimées 3D,ca pourrait le faire pour boucher proprement les trous, non ?

[Invité baby]

reste plus qu'a trouver une ds lite ^^ pas chère :)

[KrazyP 36]

reste plus qu'a trouver une ds lite ^^ pas chère :)

Ca, c'est vraiment pas le plus compliqué :-p

[eikacy 5]

Des pièce en 3D vu la coque c'est pas forcément intéressant

[Pow 5]

Héhé ! Pas mal mais c'est pas peint tout ca :p

Perso j'ai fait une sorte de mastic de carrossier, mon père m'a fillé un coup de pouce pour ca (noob inside). Je ferais un topo quand j'aurais fini de tout poncer :p

[ichigobankai 198]

non pas peint, car j'ai pas encore tranché sur la couleur ^^

pis bon c'est pas le plus compliqué, le "rebouchage / poncage" est bcp plus chiant.

[Redfield1 97]

Je pensais que j'avais de la DS cuite en stock, et non, même pas ! :mrgreen:

[ichigobankai 198]

...allez, un jet vers le mur le plus proche et ca devrait s'arranger  :D

[Redfield1 97]

J'en ai un certain nombre en parfait état ou en boite, et si possible, je préférerais ne pas en arriver la. :wink:

[Ours1011 2]

Un pièce imprimée en 3D pourquoi pas, pour avoir une planéité ou la bonne forme.

Mais autant découper dans un bout de plastique et mastic vu qu'il faudra de toute manière poncer.

[SkUnK 49]

Tu n'as pas trainer pour le mastic ! Plus qu'à lui faire une belle peinture.

Le synthofer c'est spécial plastique ?

As tu réussi a loger 2 speakers ?

[KrazyP 36]

L'avantage de l'impression 3D ca pourrait aussi etre d'y integrer un logo en relief.

[ichigobankai 198]

@Skunk

c'est un syntofer "standard" que j'ai utilisé (pour le moment)

au départ j'ai testé avec une patte normalement spécial plomberie, une patte bi-composant qui durcit comme l'acier en 20min.

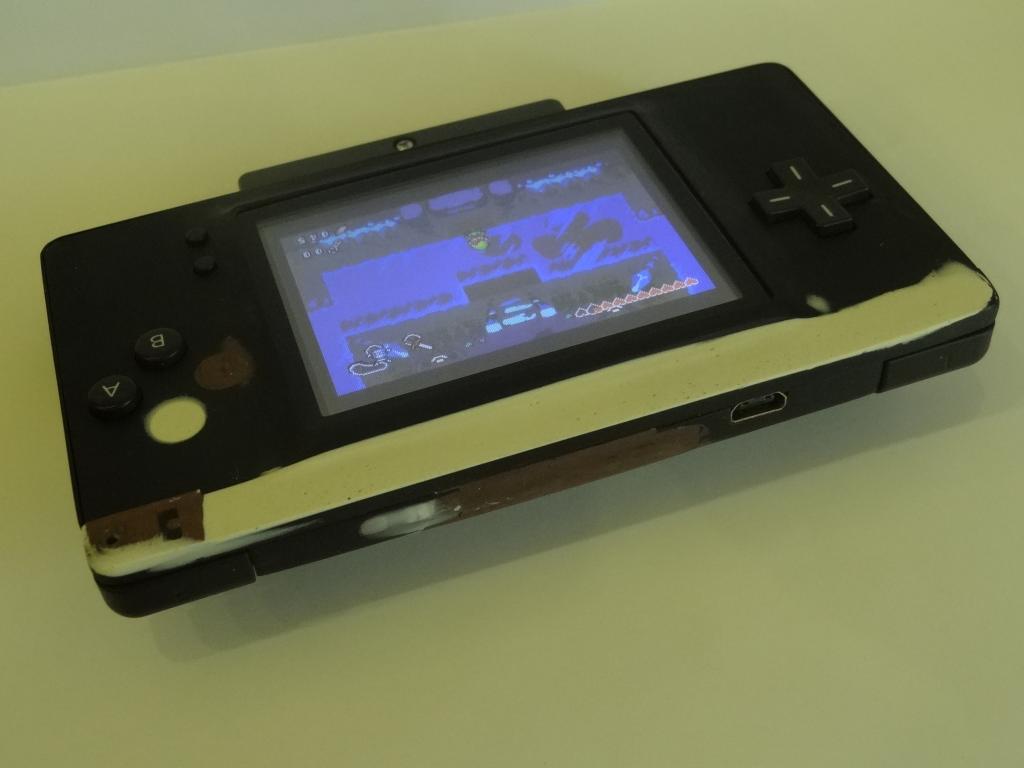

C'est ce qui est marron sur la photo. Mais au moment de poncer la grande partie plate ca c'est fissuré, du coup j'en ai viré une grande partie.



Pour que ca tienne mieux j'ai fait des petit trous dans le plastique pour faire un genre de clé.  il faut aussi poncer un peu la surface pour que ca accroche encore un peu plus. Et la ca n'a pas bougé d'un poil. Le syntofer est aussi plus sympa a poncer (bien plus que le truc précédent en tout cas). par contre je pense que pour faire ca vraiment bien, il faut refaire une derniere passe avec un syntofer de finition. C'est aussi pour ca que je n'ai pas fait la peinture / apprêt pour le moment.



pour les speakers tu ne peux en loger qu'un seul, a moins de les changer.

Perso j'ai viré le port DS et forcément le lecteur qui va avec, et ca, ca fait gagner pas mal de place quand même.

J'ai foutu le speaker donc à cet endroit et lui est fait une découpe dans un petit bloc de mousse et collé au pistolet à colle.

[KrazyP 36]

Lol, on se croirait devant Wheeler Dealers !

[ltrmars 13]

Produits achetés ,resste à voir comment je vais faire pour la led d'allumage.

[chomel 73]

Je pense connaitre la réponse mais est-ce que quelqu'un sait s'il y a possibilité d'ajouter un port GBA pour connecter la GBA macro à une GBA classique ou à une (un) gamecube?



En tout cas, j'ai bien envie de tester aussi...

[ltrmars 13]

Salut,

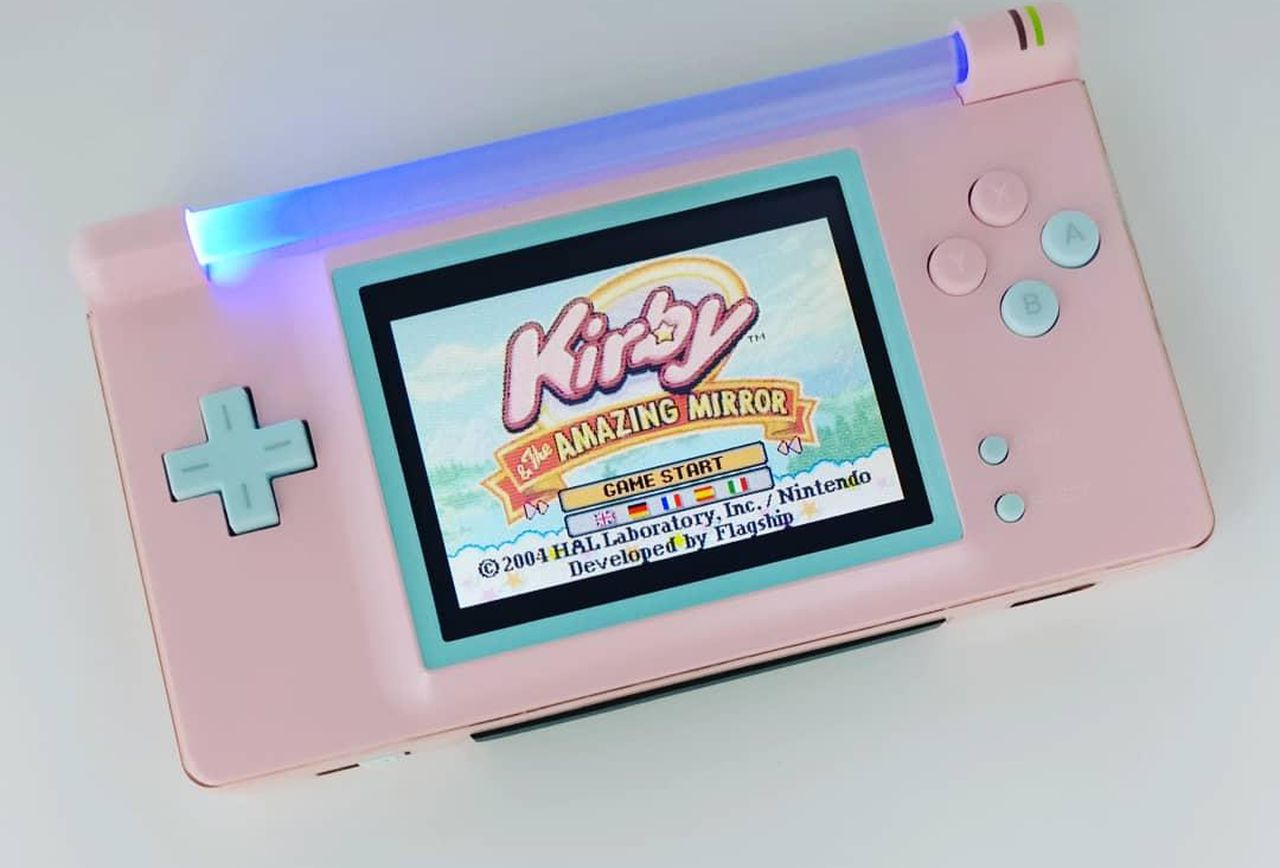

Nouveau mod apparu avec un néon donc à priori moins de mastic à faire.



Par contre faut encore trouver les néons.





[ichigobankai 198]

J'ai vu ça aussi sur le net il y a qq temps.

De ce que j'en vois ce n'est pas un néon ^^

Juste un cylindre en acrylique/pvc/plexi ou autre et une Led dans la partie gauche.

Perso le truc Jackie tuning à Led c'est pas trop mon truc...

[Koop 5]

tu l'as finalisée ta GBA Macro ? si oui tu as une photo ? c'est toujours mieux une histoire avec une fin :mrgreen:
